第一章 產品概述
1.1、產品概述
絕緣檢測儀JYCL-6.0\ JYCL-6.1 是一款基于低頻脈沖注入原理的絕緣檢測儀?？捎糜?/span>0~1600V（最大值）直流系統、0~1140V（最大值）交流IT系統高壓對地的絕緣檢測。
測量設備外殼對地、高壓對外殼絕緣故障。直流系統中，可獨立測量高壓正極、負極分別對地電阻，精準報警，易于排除系統絕緣故障。交流系統中，可抑制電壓高頻諧波的干擾，準確測量系統對接絕緣電阻。
1.2、產品主要功能、及特點
? 產品基于低頻脈沖注入原理
? 測量 0~1500V 直流系統，0~1061V 交流系統（典型值）
? 母線電壓為零時，仍然可以監測系統對地絕緣電阻
? 直流系統：同時測量高壓正極、負極分別對地絕緣電阻
? 交流系統：測量系統對地絕緣電阻（無法選線）
? 無源設備：測量設備與殼體（或設備與地）之間的絕緣電阻
? 具有 2 路機械繼電器干接點輸出
? 具有 1 路 RS485（隔離）串口輸出，標準 Modbus_RTU 協議
型號說明：
JYCL-6.0
檢測電壓等級范圍： 0~1100V 直流系統，0~850V 交流系統
JYCL-6.0-A
檢測電壓等級范圍： 0~1100V 直流系統，0~850V 交流系統，內置高壓開關，可以斷開與外部母線連接
JYCL-6.1
檢測電壓等級范圍：測量 0~1500V 直流系統，0~1061V 交流系統
JYCL-6.1-A
檢測電壓等級范圍：測量 0~1500V 直流系統，0~1061V 交流系統，內置高壓開關，可以斷開與外部母線連接
1.3、產品技術參數，及指標
|
項目 |
參數 |
精度/詳情 |
|
|
工作電源 |
9~36Vdc |
功耗＜1.5W |
|
|
直流系統 |
0~1500Vdc |
直流電壓采集精度：25°C：0.2% -20~65°C: 0.5% |
|
|
交流系統 |
0~1061Vac |
無法測量交流電壓 |
|
|
電阻測量范圍 |
0~50MΩ（默認0~5M） |
0~100 KΩ：±5 KΩ |
注：此精度為 |
|
100~1000KΩ：±5% |
|||
|
1~10MΩ：±10% |
|||
|
高壓輸入內阻 |
光繼電器閉合：1000kΩ |
正、負極對地分別1000kΩ |
|
|
光繼電器斷開：>20MΩ |
1000Vdc/1000Vac大于20MΩ |
||
|
電阻測量周期 |
＜8S (系統電容小于2uF) |
可根據系統實際情況設置 |
|
|
繼電器規格 |
250Vac/3A;30Vdc/3A |
2路（K1 K2） |
|
|
RS485通訊 |
Modbus-RTU協議 |
串口配置：奇/偶/無校驗可設；2400/4800/9600/19200bps可設； 默認：9600bps 無校驗 |
|
|
安裝方式 |
35mm導軌或螺絲固定 |
|
|
|
產品尺寸 |
110*75*70.5mm |
長*寬*高 |
|
|
隔離耐壓 |
高壓采樣輸入/供電 |
3500Vdc/＜2mA/1min |
|
|
高壓采樣輸入/RS485 |
3500Vdc/＜2mA/1min |
||
|
高壓采樣輸入/地 |
3500Vdc/＜5mA/1min |
||
|
靜電 |
接觸放電 |
6000V |
|
|
空氣放電 |
空氣放電 8000V |
||
|
工作溫度 |
-20~65°C；無凝露 |
-40°C 或85°C環境，測量精度為標注的2倍 |
|
|
存儲溫度 |
-40~85°C；無凝露 |
|
|
第二章 產品外形、及端子定義
2.1、產品外形尺寸

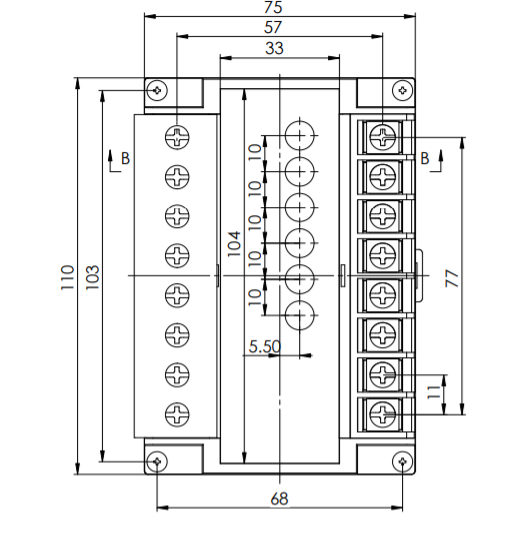

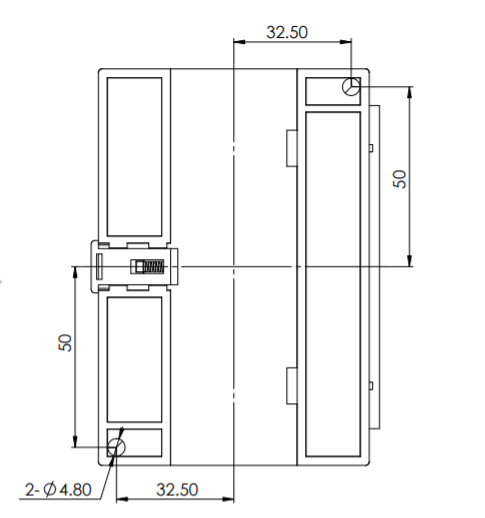

圖一：產品尺寸（單位mm）
備注：產品最大尺寸：110*75*70.5mm；導軌尺寸：35mm；螺絲孔間距：103*68mm
2.2、產品端子定義
圖二：端子定義
|
序號 |
標識 |
詳情 |
|
1 |
KE |
接大地 |
|
5 |
L2 |
直流系統負極輸入，接負母線 |
|
8 |
L1 |
直流系統正極輸入，接正母線 |
|
9 |
Power + |
產品供電，供電范圍：9--36Vdc |
|
10 |
Power - |
|
|
11 |
RS485 A |
產品通訊口 |
|
12 |
RS485 B |
|
|
13/14 |
K1 |
K1繼電器常開觸點 |
|
15/16 |
K2 |
K2繼電器常開觸點 |
2.3、LED指示燈定義
|
正常運行: 綠燈閃爍
|
產品報警: 紅燈閃爍 |
|
通訊正常：綠燈慢閃，頻率1HZ
|
2級報警：慢閃，頻率1HZ
|
|
通訊故障：綠燈快閃，頻率5HZ
|
1級報警：快閃，頻率5HZ
|
