三相電參數采集器
產品詳情
一，產品概述
DX-3.0是一款三相電參數采集器，符合電表精度1級的要求；該產品采用AMR 32位處理器進行設計，12bit高精度AD；采用傅里葉變換的算法，實現電壓、電流、功率、功率因數、頻率、四象限電能的測量及計算；主要適用于交流3相3線系統、3相4線系統、以及單相系統。產品根據電流互感器類型分為兩個型號DX-3.0-A和DX-3.0-B；其中DX-3.0-A為內置5A互感器，DX-3.0-B為外置互感器，量程5~200A可選。
二，產品功能及特點
1.1、主要特點與功能
u 計量正/負向有功電能、正/負向無功電能
u 存儲12個月結電能數據
u 電壓、電流、功率、功率因數、頻率、相位的測量
u 2~31次諧波、奇次諧波、偶次諧波、以及總諧波的測量
u 電壓電流不平衡度、電壓波峰系數、電流K系數的測量
u RS485通信，Modbus_RTU協議
u 適用于45~65Hz系統
u 低功耗 、可靠性高
u 安裝方便：螺絲安裝、標準導軌（35mm）安裝兩種安裝方式
u 體積小 、外型尺寸：97.6±0.5mm×106±0.5mm×25±0.5mm
u 參考標準：GB/T 17215.323-2008，GB/T 17215.321-2008， JJG 596—2012
1.2、參數指標
|
技術參數 |
指 標 |
|
|
適用系統 |
三相四線、三相三線、單相 |
|
|
電壓 |
額定值 |
AC 5～500V(直接接入)，具體見產品標簽 |
|
過載 |
持續 1.2 倍、瞬時 2 倍/5s |
|
|
功耗 |
＜ 0.5VA(每相，輸入電阻＞2M?) |
|
|
電流 |
額定值 |
DX-3.0-A內置互感器：5A； |
|
DX-3.0-B外置互感器：5~200A；具體參照互感器型號 |
||
|
過載 |
持續 1.2 倍、瞬時 10 倍/5s |
|
|
功耗 |
＜0.1VA(每相) |
|
|
頻率 |
45Hz～65Hz |
|
|
電壓 |
0.5 級 |
|
|
電流 |
0.5 級 |
|
|
有功功率、無功 功率、視在功率 |
0.5 級 |
|
|
頻率 |
0.02 Hz |
|
|
有功電能 |
1 級， |
|
|
無功電能 |
2 級 |
|
|
諧波 |
B 級（GB/T14549-93），2～31 次 |
|
|
響應時間 |
電流、電流、功率：≤100ms；諧波：≤1S
|
|
|
通訊方式 |
RS485 通訊接口，MODBUS-RTU 通訊協議 |
|
|
脈沖輸出 |
預留1 路光耦集電極開路輸出 脈沖常數：最高20000 imp/kWh(kvarh) ，默認為 3200 |
|
|
繼電器輸出 |
預留1路繼電器輸出 3A 30VDC/3A 250VAC 繼電器默認常開觸點輸出（可選配常閉觸點輸出） |
|
|
輔助電源 |
+12V，具體見產品標簽 靜態電流:＜100mA |
|
|
工作環境 |
溫度：-25℃～+70℃ 濕度：≤93%RH，不結露，無腐蝕性氣體 海拔：≤2500m |
|
|
安全性 |
供電電源、通訊端口/交流輸入端口/外殼間 AC2.0KV/min*1mA |
|
|
電磁兼容 |
靜電放電：端子接觸放電 6kV； 浪涌：電壓端口 6kV，電源及通訊端口 4kV； 電快速瞬變脈沖群：2kV/5kHz； 傳導抗擾度：3V，150kHz～80MHz； 輻射抗擾度：10V/m，模擬干擾 80MHz～1GHz；數字干擾 800MHz～ 9600MHz、1.4GHz～2.0GHz。 |
|

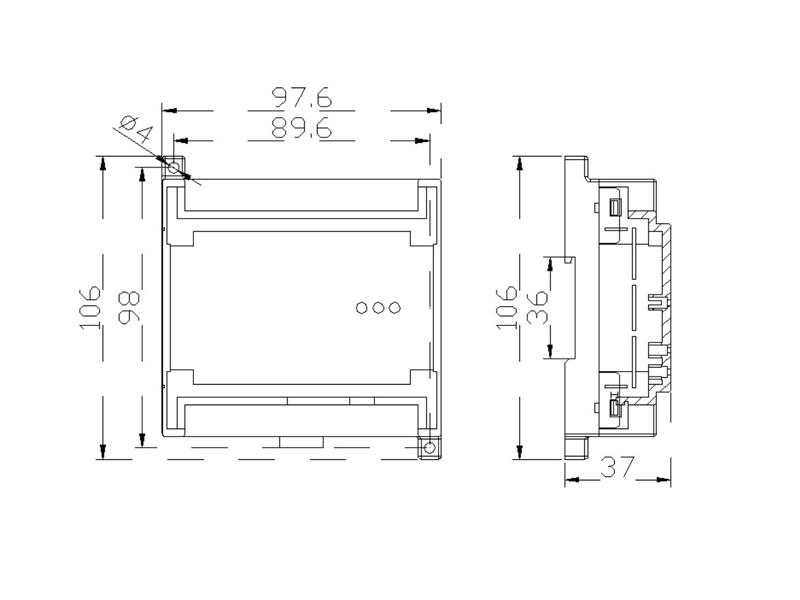

三，產品尺寸結構
