一，產品概述

本公司研制的DYX-DY-2.0系列三相電參數采集器（又稱交流全參數電能表），采用AMR處理器進行設計；6路AD同時采集三相電壓、電流信號，采用加窗傅里葉變換的算法，來實現電壓、電流、功率（有功、無功、功率因數）、功率因數、頻率的測量，有效地提高了產品測量精度，更好的抑制信號畸變帶來的誤差。

二，產品功能及特點

1.1、主要特點與功能

    u  測量物理量：電壓、電流、頻率、有功功率、無功功率、視在功率、功率因數；

    u  電能計量：計量四象限電能---正有功電能、負有功電能、正無功電能、負無功電能；

    u  數據接口：采用RS485標準MODBUS協議，方便系統集成；

    u  監視：
        有兩個指示燈：RUN—工作指示燈，正常工作時閃爍；
        COM—通訊指示燈，RS485通訊正常時閃爍；

    u  適用系統：3相4線、3相3線和1相2線三種接線方式可設定；默認為：3相4線；

    u  通訊參數：
        產品地址1~200可設，默認為：1；
        串口校驗方式：奇/偶/無校驗可設定，默認為無校驗；
        串口波特率：2400/4800/9600/19200bps可設定，默認為：9600bps。

    u  模擬量輸出：4~20mA模擬量輸出。

1.2、性能指標

    u  執行標準： IEC688：1992，QB/LF2007-1

    u  絕緣強度
        電源/其他端口：2kV/min@2mA
        RS485/其他端口：2kV/min@2mA

    u  電磁兼容
        浪涌 電源：4kV，RS485：2kV，判據B
        快速脈沖串電源：4kV，RS485：2kV，判據B
        靜電放電端口：6kV，空氣放電：8kV

    u  精度等級：≤0.5%.F.S

    u  工作海拔高度：3000m

    u  工作環境：-20℃~65℃，5%~95%無凝霜

    u  貯存環境：-40℃~85℃，5%~95%無凝霜

三，型號說明

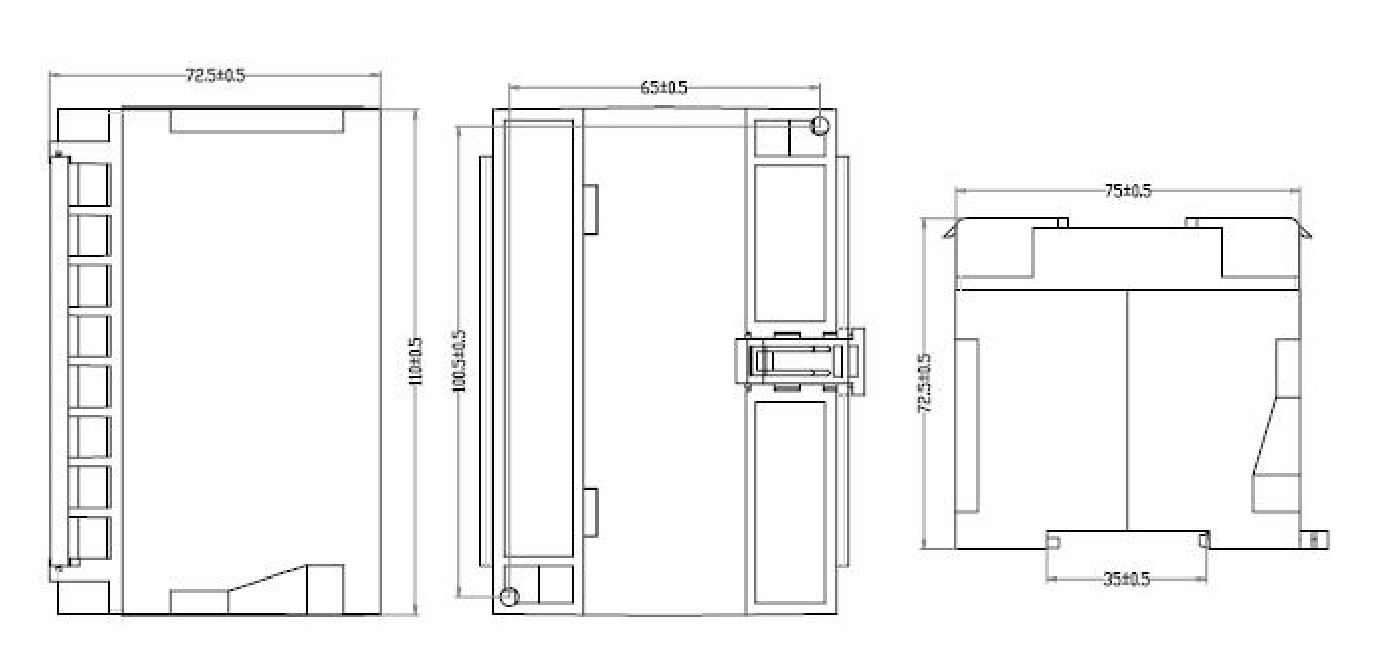

四，產品尺寸結構

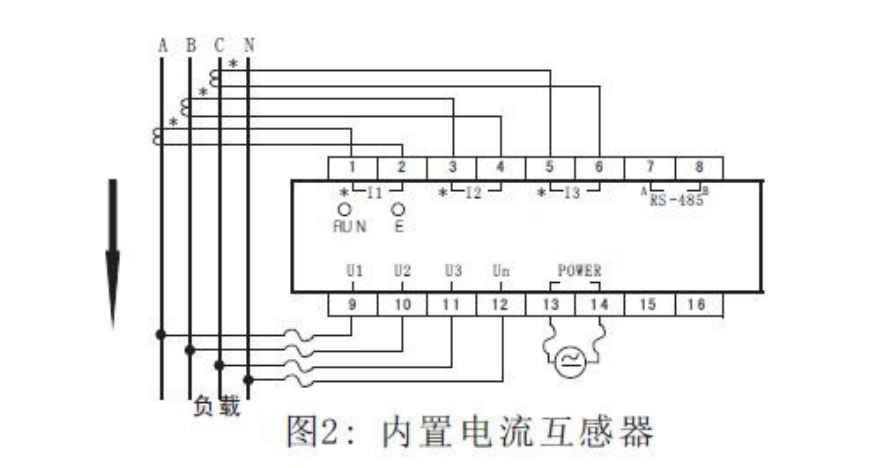

五，接線方法

注意事項
為避免發生危險,設備通電之前必須確認以下幾點:
1 )嚴格按照設備上的接線圖接線。
2 )輸入端子上承受的最大線電壓低于6 5 0 V A C或者相電壓低于4 0 0 V A C。
3 )應用電網頻率: 4 0 ~ 6 5 H Z。
4 )請勿拆卸產品,防止對產品產生損壞。
5 )注意:外置電流互感器接線時應一一對應，電流輸入輸出無反接。
