數顯表
產品詳情
一，產品概述
DYX-DY-1.0是我司新一代單路數顯表，采用ARM Cortex-M0+處理器，12bit高精度ADC采集，采用四位一體數碼管顯示，按鍵操作，產品具有高精度、高可靠性、輸出類型多樣化等特點；適用于電壓、電流、頻率信號的采集及顯示。根據產品型號可分為：電流表、電壓表、頻率表、電阻表。
二，產品功能及特點
1.1、主要功能與特點
u 4個按鍵，操作方便快捷；
u 4位LED數碼管顯示；顯示范圍：-9999~+9999，顯示分辨率：0.001；
u 2路繼電器輸出：250VAC*3A或30VDC*3A；
u 1路電流輸出：4~20mA；
u 1路RS485輸出：標準Modbus_RTU協議；
u 交流信號采集時，自適應40~65Hz交流信號；
u 低功耗設計，交直流通用供電方式，配電靈活；供電電源：40~320VDC或35~264VAC；
u 外形結構精巧，方便安裝；所有型號外形尺寸相同，方便產品升級。
u 無需設置小數點位，小數點位自動切換，保證顯示精度。
1.2、參數指標
|
主要測量數據技術指標 |
||||
|
序號 |
項目 |
技術要求描述 |
精度 |
|
|
1 |
外形尺寸 |
96×48×59.8mm（±0.5mm） |
|
|
|
2 |
交流電壓 |
0~600VAC，40~65Hz |
0.5℅ |
|
|
3 |
交流電流 |
0~10AAC，40~65Hz |
0.5℅ |
|
|
4 |
直流電壓 |
0~1000VDC |
0.2℅ |
|
|
5 |
直流電流 |
0~10ADC |
0.2℅ |
|
|
6 |
頻率 |
10Hz~9999Hz |
0.2℅ |
|
|
7 |
電阻 |
0~100kΩ |
0.5℅ |
|
|
11 |
供電電源 |
40~320VDC或35~264VAC；功耗≤2W |
|
|
|
12 |
電流輸出 |
4~20mA |
0.5℅ |
|
|
13 |
繼電器輸出 |
常開常閉可設定；功率：250VAC*3A或30VDC*3A |
|
|
|
14 |
RS485通訊輸出 |
串口配置：波特率2400/4800/9600bps可設定；默認：9600bps；奇/偶/無校驗可設定，默認為：無校驗 |
ModBus_ RTU |
|
|
15 |
工作環境溫度 |
-25~55℃ |
|
|
|
16 |
存儲環境溫度 |
-40~70℃ |
|
|
|
17 |
相對濕度 |
5~95%，無凝霜 |
|
|
|
18 |
工作海拔高度 |
3000m |
|
|
|
19 |
絕緣強度 |
電源/其他端口：2kV/min@2mA RS485/其他端口：2kV/min@2mA |
|
|
|
20 |
電磁兼容 |
浪涌 |
電源：4kV，RS485：2kV 判據B |
|
|
快速脈沖串 |
電源：4kV，RS485：2kV 判據B |
|
||
|
靜電放電 |
端口：6kV 空氣放電：8kV |
|
||

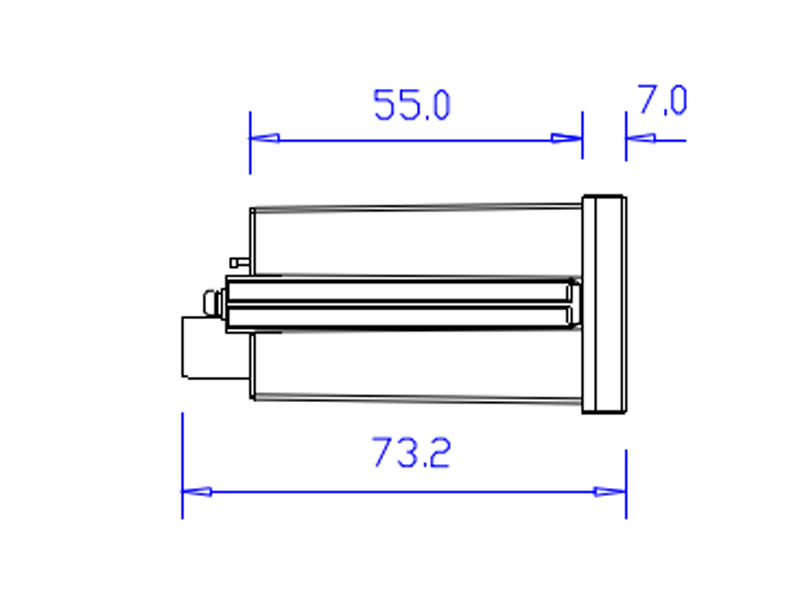

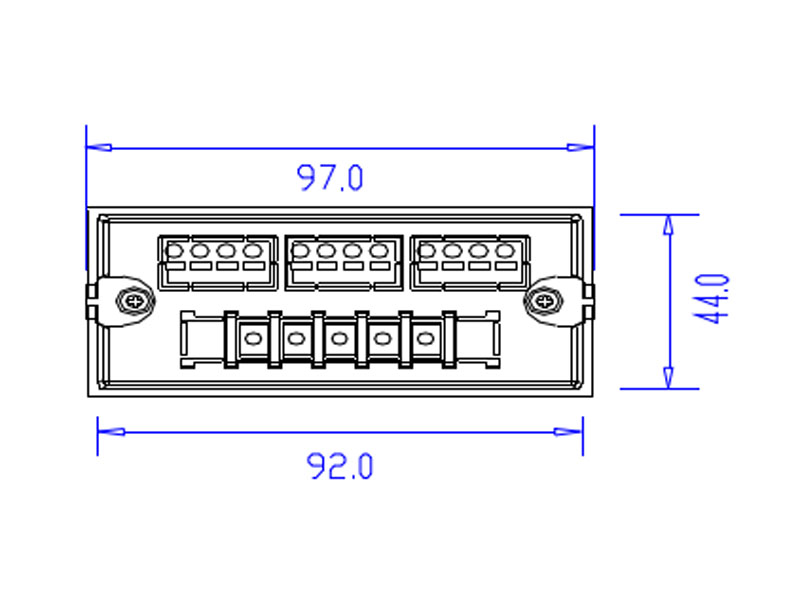

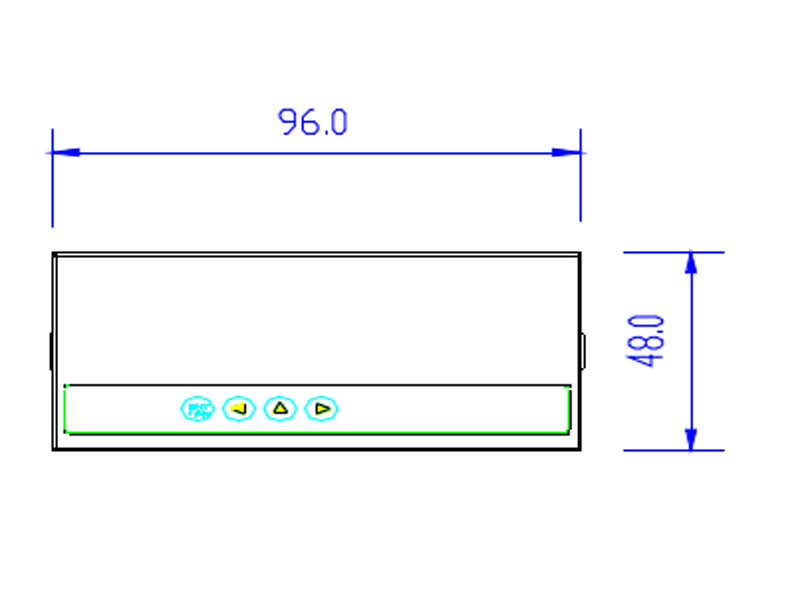

三，產品尺寸結構
